ВСЕ О ПРОХОДНЫХ ВЫКЛЮЧАТЕЛЯХ - СХЕМЫ ПОДКЛЮЧЕНИЯ, СРАВНЕНИЕ, ВИДЕО

Все хотят много света и чтобы было удобно включать. Как это сделать? Ответ прост - проходные выключатели. Переключатели, импульсные реле, дистанционные выключатели, с распайками и без - все это в одном месте.



Итак, что такое проходной выключатель?



Проходные выключатели - это способ включения света из нескольких мест. Точнее это когда свет можно в одном месте включить, а в другом выключить. Например, в начале и в конце коридора, на лестничных пролетах или в спальне, когда выключатель света устанавливается при входе и возле кровати.



Если ваши выключатели позволяют включать свет из мескольких мест, то они проходные по определению и не важно по какой схеме они сделаны, на переключателях, импульсных реле или дистанционных выключателях. Далее будут рассмотрены основные схемы включения и их достоинства и недостатки.

Проходная схема включения на переключателях



Начнем с классики. Самый часто используемый, но не самый простой, способ это схема на переключателях. В отличии от выключателя, который разрывает и замыкает цепь переключатель перекидывает контакт с одной клеммы на другую.

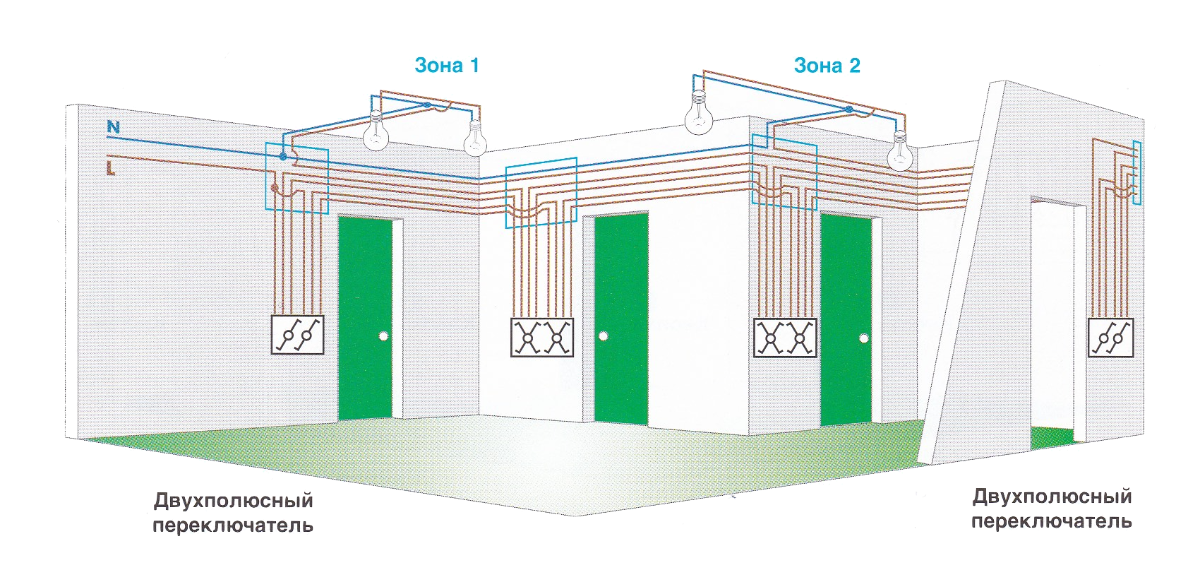

Управление 2-мя зонами освещения с помощью переключателей



Используя в пару таких переключателей легко сделать включение света из двух мест. Однако если придется добавить еще один или два, то схема приобретает очень хитроумный вид. В ам придется тянуть шлейфы от каждого выключателя.

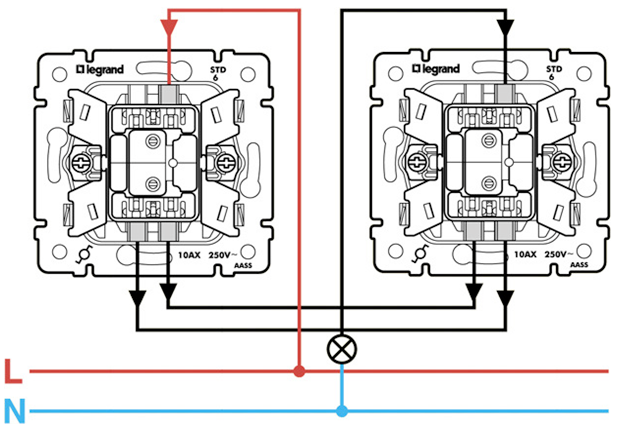

Схема подключения одноклавишного проходного из 2-х мест

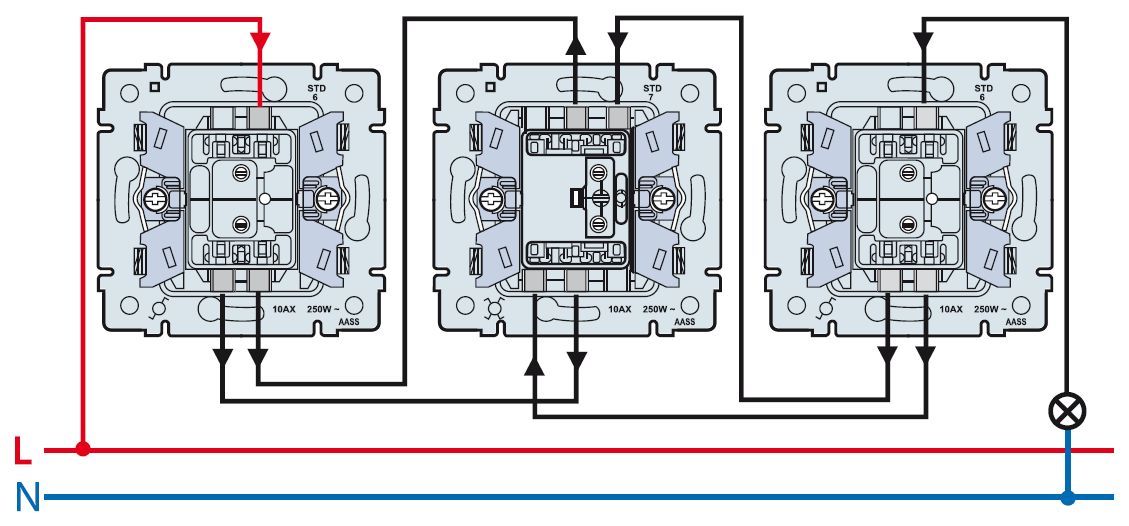

Схема подключения одноклавишного проходного из 3-х мест

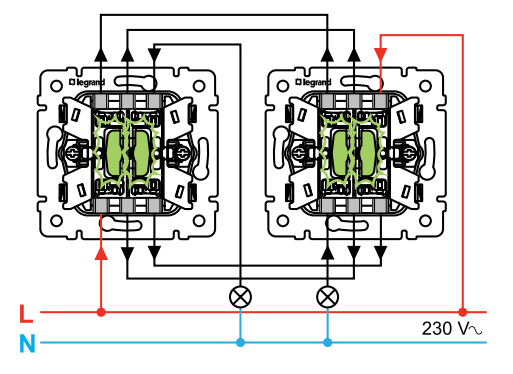

Схема подключения двухклавишного проходного из 2-х мест





Проходная схема включения на импульсных реле



Перейдем к схеме на импульсных реле. Здесь разделяется шина питания и шина управления. Шиной питания, к которой подключены лампочки занимается реле, которому приходят сигналы по шине управления, к которой подключены кнопки.

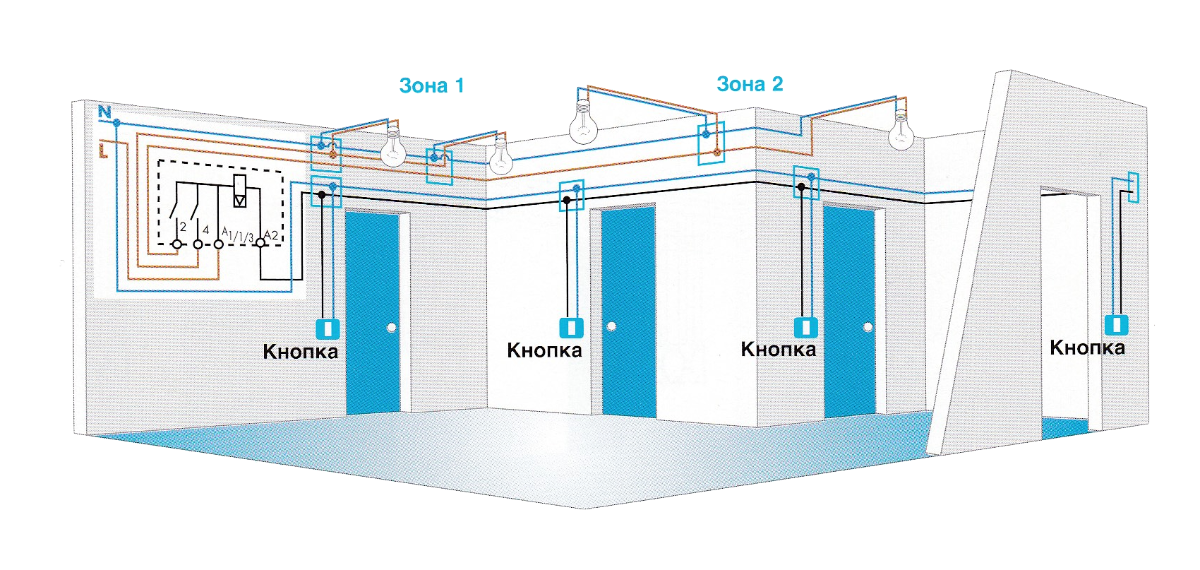

Управление 2-мя зонами освещения с помощью импульсных реле



Большой плюс по сравнению с переключателями - здесь не приходится заниматься сложной комбинаторикой и путаться в проводах. Схема очень логичная и понятная.



Также эта схема позволяет одинаково эффективно включать разные типы освещения (светодиодное, газоразрядное и тп) и включать большую нагрузку правильно подобрав номинал импульсного реле. А в ситуациях, когда пусковой ток сильно превышает номинальный, реле по определению выигрывают у выключателей и переключателей.



Отдельные производители утверждают, что экономия может доходить 40% сравнению со схемой на переключателях.



Схема управления освещением из 4-х мест на импульсном реле







Проходная схема включения на дистанционных выключателях



Глядя на схему управления освещением на дистанционных выключателей, их еще называют радиовыключателями или беспроводными, говорить даже особо не о чем - светильник подключается через блок управления, который управляется по сигналу с выключателя.

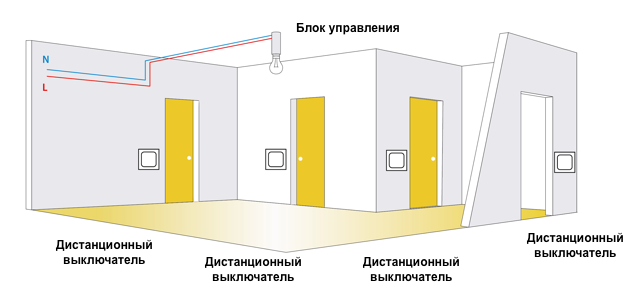

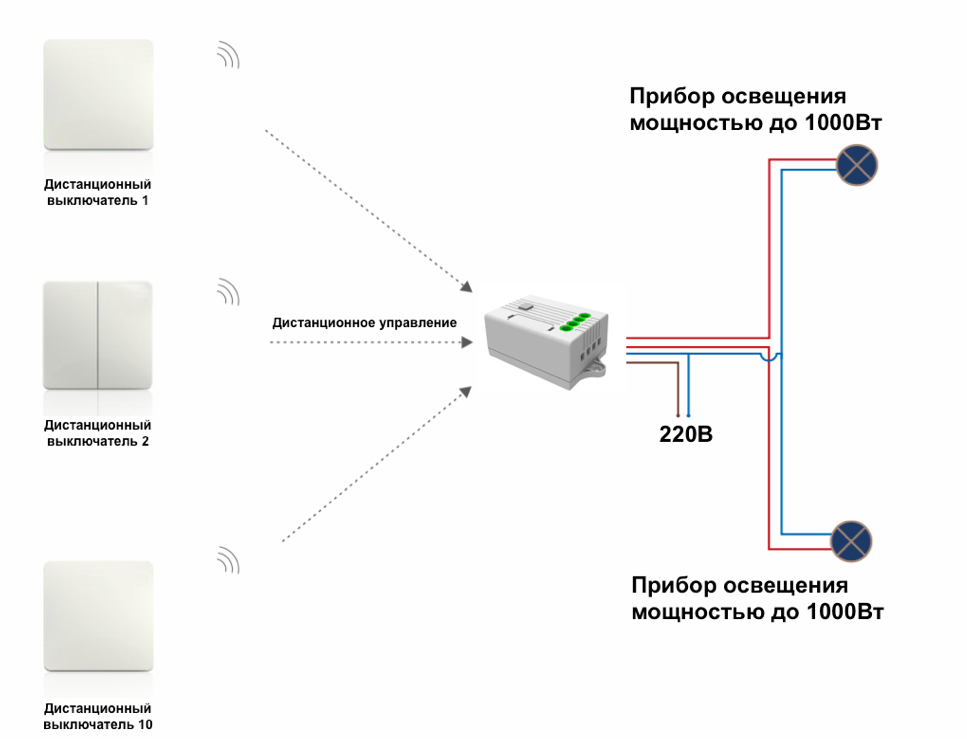

Управление освещением с помощью дистанционных выключателей



На вход блока управления подается напряжение 220В. К выходу подключается светильник или группа светильников, которые будут включаться вместе по сигналу с радиовыключателя.



После этого в память блока управления прописываются коды выключателей нажатием на кнопку блока и клавишу выключателя. Таких выключателей можно поставить сколько угодно и где угодно, единственное ограничение - это память блока управления, куда записываются коды выключателей. Тут, как говорится, читайте инструкцию.

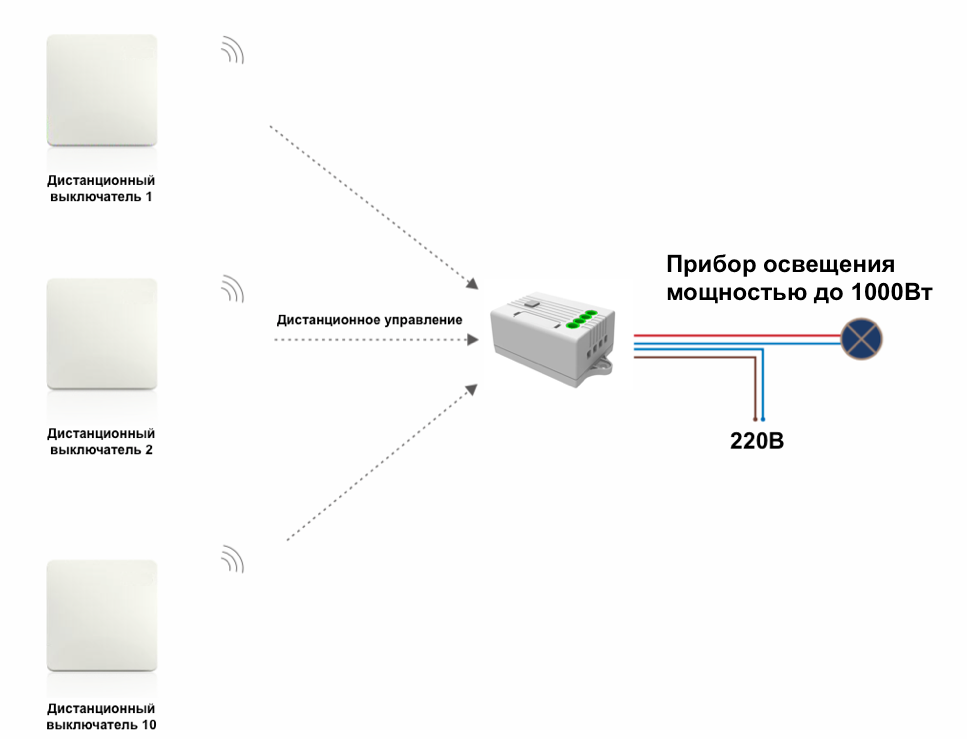

Схема управления освещением из 2-х и более мест на дистанционных выключателях







Преимущества схемы включения на дистанционных выключателях



Применение дистанционного управления позволяет сократить время и расходы на монтаж систем освещения более чем в 2 раза.



  1. Минимум проводки. Электропроводка останется только там, где это реально необходимо
  2. Минимум соединений. Сокращения числа распаечных коробок и соединений проводов
  3. Минимум работы по установке и подключению. Сокращение работ по прокладке электропроводки и времени на монтаж
  4. Гибкость и адаптивность. Добавить, убрать, переставить, поменять схему включения можно в любой момент

Схема управления 2-я линиями освещения из 2-х и более мест на дистанционных выключателях
