ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ЭЛЕКТРОДВИГАТЕЛЕМ, НАГРЕВАТЕЛЕМ ИЛИ ВЕНТИЛЯТОРОМ

Включать с пульта мощный двигатель, промышленный нагреватель или вентилятор без необходимости бегать в щитовую часто бывает очень нужно. А сделать это гораздо проще, чем кажется на первый взгляд.

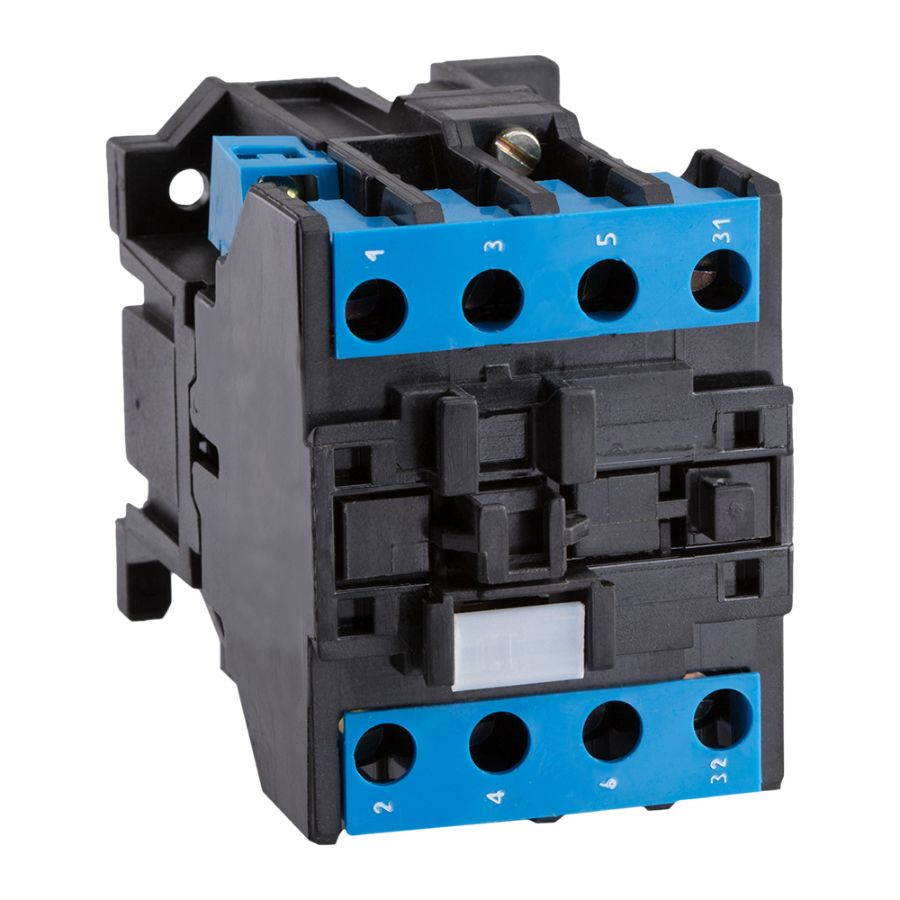

На производственных предприятиях для пуска нагрузки высокой мощности используются магнитные пускатели или контакторы. Их мощность и количество коммутирующих контактов подбирается согласно нагрузке.

Коммутация контактов магнитного пускателя осуществляется с помощью реле, на которое подается небольшой ток. И здесь самое место для установки радиореле, которое будет замыкать и размыкать управляющую цепь контактора по сигналу с радиовыключателя или дистанционного пульта.

Общая схема подключения

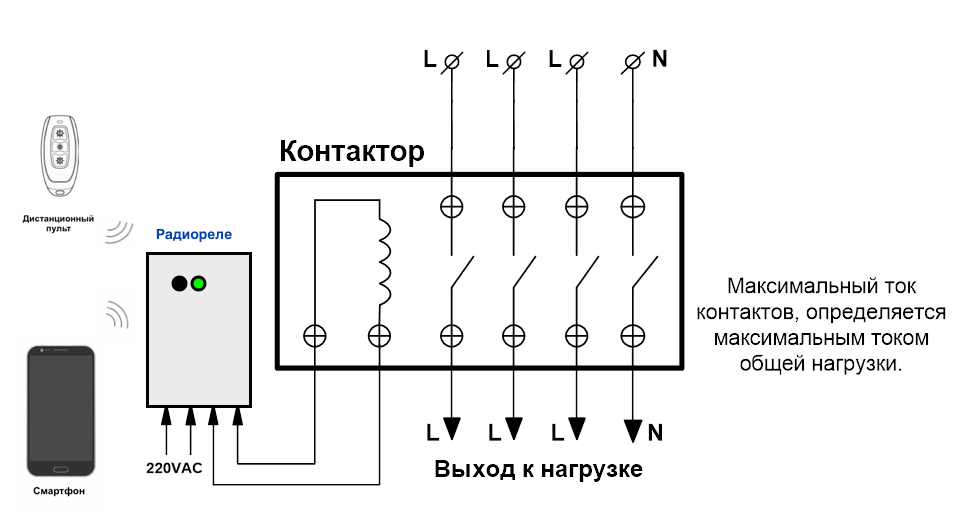

В простейшем случае схема подключения элеткродвигателя, обогревателя или вентилятора с управлением с дистанционного выключателя или пульта будет выглядеть следующим образом:

Радиореле, получив сигнал, замыкает управляющую (вспомогательную) цепь контактора переводя контактор во включенное состояние. Повторный сигнал с пульта выключит радиореле, управляющая цепь будет разомкнута и контактор перейде в состояние "выключено".

Примеры применения

Указанную схему можно с успехом применять на производственных предприятиях, складских комплексах, объектах культурно-массового назначения и любых других, где есть необходимость дистанционного управления мощными нагрузками, такими как:

элеткродвигатели
нагреватели
освещение

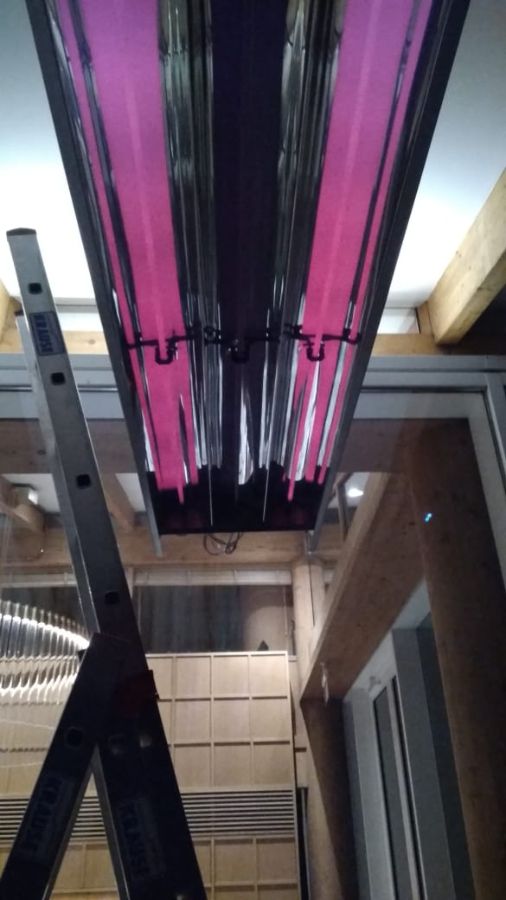

Примером служит установка в Сколково Гольф Клуб дистанционных пультов GRITT Practic для управления трехфазным инфракрасным нагревателем на 6 кВТ, 380В.

Нагреватель имеет 3 тэна, каждый подключен через пускатель. В управляющую цепь пускателя (контактора) установлен блок управления, который по сигналу с пульта подает питание в управляющую цепь пускателя и включает нагреватель.

Кнопка №1 включает один ТЭН (через пускатель),
Кнопка №3 включает два других ТЭНа (через пускатель)
Кнопка №2 не используется

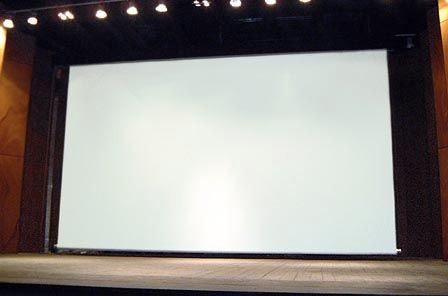

Другой пример это установка беспроводного комплекта для управления моторизованным экраном на обьекте культурного наследия 1900 года постройки, в ЦДТ "Замоскворечье"

Трехфазные реверсивные реле

Используя твердотельные трехфазные реверсивные реле в сочетании с реле GRITT Core 2.0 CR2206 (W) вы можете дистанционно управлять электродвигателем с проводной кнопки, беспроводного выключателя или смартфона. Твердотельные трехфазные реверсивные реле нужны там, где есть большие пусковые токи. Типичное применение - системы с электродвигателями, где происходит частая коммутация. Такое реле способно коммутировать переменное напряжение 48...480 Вольт при токе до 100 Ампер. Обычно твердотельные реле устанавливаются на радиатор.

Указанную ввыше схему можно реализовать с помощью магнитных пускателей (реверсивного магнитного пускателя). На управляющие катушки контакторов заводятся выводы с перекидного реле GRITT Core 2.0 перекидной контакт.

Указанная схема позволит выполнять старт/стоп/реверс.

Беспроводной выключатель для рольставен, жалюзи

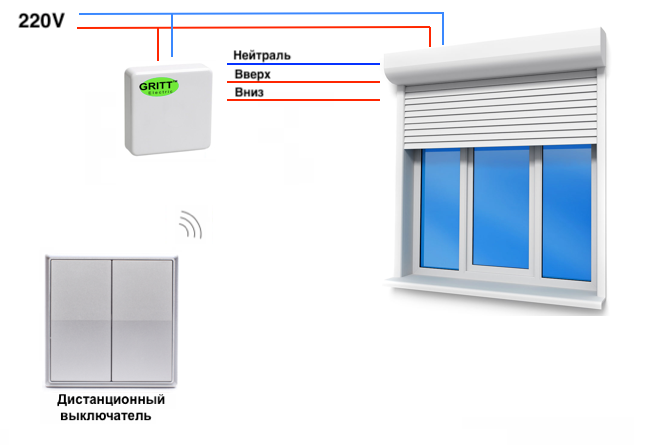

Беспроводной выключатель предназначен для дистанционного управления электроприводом жалюзи, рольставен, ворот и других устройств с электроприводом. Перекидное реле сухой контакт позволяет коммутировать нагрузку постоянного тока (3В, 5В, 9В, 12В, 24В, 36В, 48В) или переменного тока 110-250В. Максимальный ток контактов 30 ампер.
